徑向雙金屬溫度計

整理發布: 京儀股份時間: 2018-07-09 12:39 瀏覽次數：

徑向雙金屬溫度計 文章由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。摘要：生產的雙金屬溫度計使用1Cr18Ni9Ti材料作為其保護管、接頭頭和鎖緊螺栓。表殼由鋁板繪制，并在加工表面進行黑色電泳處理。表殼和表殼采用環形雙層橡膠圈螺紋密封鎖定結構。因此，。。。

生產的雙金屬溫度計使用1Cr18Ni9Ti材料作為其保護管、接頭頭和鎖緊螺栓。表殼由鋁板繪制，并在加工表面進行黑色電泳處理。表殼和表殼采用環形雙層橡膠圈螺紋密封鎖定結構。因此，儀器的整體防水防腐性能良好。徑向式儀器采用彎管結構，外形新穎、輕巧、美觀。

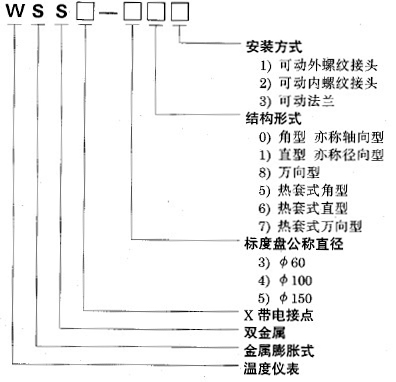

WSS系列雙金屬溫度計是測量中低溫的現場測量儀器，可用于直接測量氣體和液體的溫度。與玻璃汞溫度計相比，它具有無汞危害、易于閱讀、堅固耐用等優點。

WSSX系列電接點雙金屬溫度計具有電氣接觸裝置，即機械電接點。當被測介質溫度變化時，自由端的細軸和轉向傳動機構帶動指針和動觸頭轉動，溫度變化值顯示在刻度盤上。當它與固定觸點(上限觸點和下限觸點)接觸或斷開時，電路系統中的繼電器和接觸器將起到自動控制和報警的作用，這應符合JB/T8803 1998標準。

工作原理

雙金屬溫度計是一種單針指示器溫度計纏繞成螺旋管，一端固定，另一端自由連接到指針上，隨著溫度的變化而旋轉，驅動指針旋轉以指示溫度。

主要技術特征

溫度測量范圍:-60-500℃

學位等級:1.5 (1.0)，基本誤差:限于1.5%的范圍

溫度計指示部分:(用溫度計刻度盤的外徑表示)分為60、100、150毫米

尾管長度:100-2000毫米。

排氣尾管直徑:分別為6、10(排氣尾管長度為100-1250毫米)和12(排氣尾管長度為1250-2000毫米)

安裝零件螺紋:M16X1.5M27X2G1/2；G3/4 .尾管和固定螺栓連接頭由1Cr18Ni9Ti不銹鋼制成，耐壓6.4MPa

防水性能:溫度計外殼應能夠承受噴嘴直徑為25毫米、距離為5米的水龍頭的噴水(噴嘴出口前的水壓不得小于2千克力/厘米2；)持續5分鐘，沒有水可以滲透溫度計外殼內部。符合IP65標準。

WSSX系列電接點雙金屬溫度計

準確度等級為1.5，接觸動作誤差極限為指示值基本誤差極限的1.5倍。
